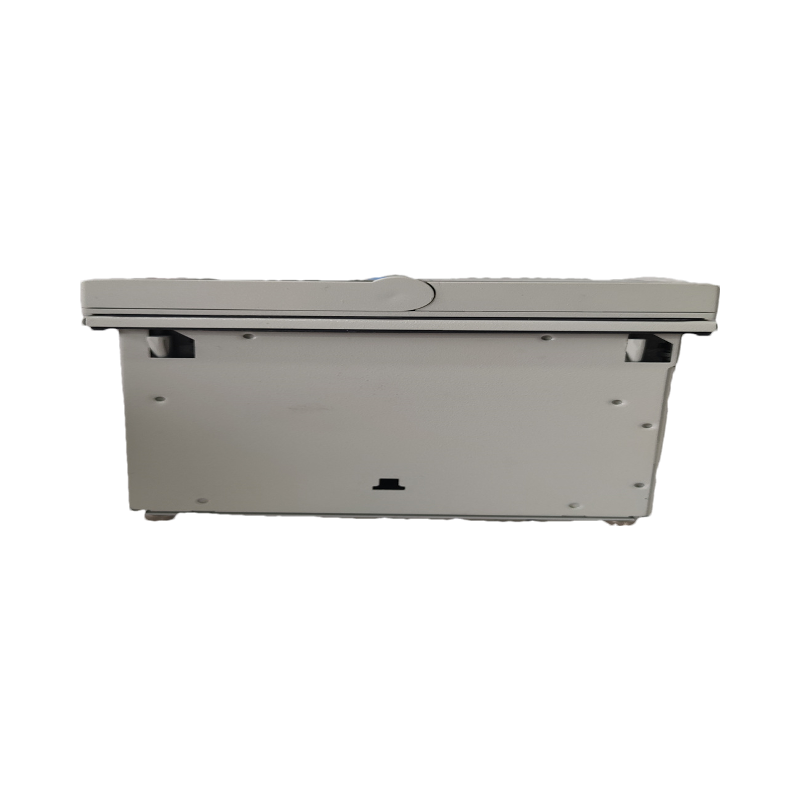

ABB REF610C11HCNN01

主要技术规格

• 保护功能：
  • 三段相过流保护（定时限或反定时限最小时间 – IDMT 特性）。
  • 两级无方向接地故障保护（定时限或IDMT）。
  • 电缆的热过载保护。
  • 电弧故障检测（可选，带有两个光纤传感器）。
  • 自动重合闸（1-3次尝试）。
  • 断路器失灵保护。
  • 相不平衡和负序保护。
• 输入/输出配置：
  • 四个精密电流输入（二次 5A 或 1A）。
  • 用户可选择的标称频率（50/60 Hz）。
  • 三个常开电源输出触点。
  • 两个 C 型信号输出（可通过可选 I/O 模块扩展到五个）。
  • 两个电气隔离的数字输入（可扩展至五个）。
• 通信接口：
  • 前端口：RS-232或光纤用于本地配置。
  • 后端口：塑料/玻璃光纤或 RS-485，支持 SPA 总线、IEC 60870-5-103、Modbus RTU/ASCII 或 DNP 3.0 协议。
• 环境评级：
  • 工作温度：-20°C至+55°C。
  • 储存温度：-40°C至+85°C。
  • 湿度耐受性：5% 至 95%（无冷凝）。
  • IP54 防护等级（前面板），适用于恶劣环境。
• 电源：
  • 辅助直流电源：24～250V。
  • 内部 DC/DC 转换器，带有用于实时时钟的电池备份。

功能能力

1. 综合保护套件：
   • 集成相过流、接地故障、热和电弧保护，以应对各种故障情况。
   • 可调节的时间-电流特性（定时限，IDMT），用于与上游/下游设备协调。
2. 电弧闪光检测：
   • 可选双传感器电弧检测系统，用于快速定位金属铠装开关设备中的故障。
   • 自动跳闸和重合闸序列可最大限度地减少设备损坏。
3. 自适应重合闸：
   • 可编程重合闸尝试（1-3），带有同步检查和电压验证。
   • 减少架空线路瞬时故障的停电时间。
4. 事件记录：
   • 故障记录仪捕获故障前后 80 秒的波形（4 个模拟通道/8 个数字通道）。
   • 非易失性存储器可存储 100 个带时间戳的事件和 5 个故障记录。
5. 人机界面（HMI）：
   • 背光 LCD 带有八个可编程 LED 用于状态指示。
   • 多语言支持（包括 ANSI/IEC 显示模式）。
   • 通过前面板按钮或 PC 软件进行密码保护配置。
6. 自我监控：
   • 持续诊断处理器健康状况、A/D 转换器和输出继电器。
   • 跳闸电路监控和断路器触头磨损跟踪。

应用领域

1. 公用事业配电网络：
   • 保护放射状或环状配电系统中的中压馈线。
   • 与重合器和分段器配合，隔离故障。
2. 工业设施：
   • 制造工厂中的电动机、变压器和发电机的备用保护。
   • 关键基础设施（石油/天然气、化学加工）中的电弧闪光缓解。
3. 可再生能源整合：
   • 并网太阳能/风电场集热系统保护。
   • 遵守公用设施互连要求。
4. 船舶和近海平台：
   • 经 DNV 认证的设计适用于恶劣的海洋环境（振动、盐雾）。
   • 船上配电系统的保护。
5. 基础设施项目：
   • 机场电气化、铁路牵引电源和水处理厂。

运营优势

• 模块化设计：插件模块简化了现场升级和维护。
• 网络安全：基于角色的访问控制和加密通信（可选）。
• 互操作性：与 ABB Ability™ 和第三方 SCADA 系统无缝集成。
• 合规性：符合 IEC 61850、IEEE C37.112 和其他相关标准。

维护注意事项

• 建议每五年进行一次预防性维护，包括电池更换和功能测试。
• 前面板诊断和远程监控减少停机时间。
